Microscope Raman confocal

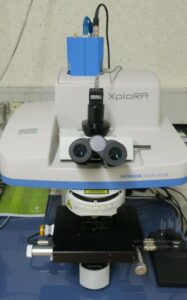

Horiba Jobin Yvon XploRA

La spectrométrie Raman est utilisée pour déterminer la nature chimique d’un échantillon, sa structure moléculaire et sa cristallinité. C’est une méthode non destructive, fondée sur la mesure des fréquences de vibration atomique/moléculaire des matériaux sous l’impulsion d’un faisceau laser. L’analyse Raman repose sur le même principe que la spectroscopie infrarouge à transformée de Fourier (IRTF) mais avec une meilleure résolution spatiale. Des mesures qualitatives (voire semi-quantitatives) peuvent être effectuées sur des échantillons solides, liquides ou gazeux, d’origine organique ou inorganique.

Caractéristiques principales :

  • Résolution spatiale : < 2 µm (latéral) et < 5 µm (profondeur)
  • Gamme spectrale : 100 – 4000 cm-1
  • Trois lasers (532, 638, 785 nm) et quatre réseaux (600, 1200, 1800, 2400 traits/mm)
  • Sonde X-Superhead-532 dotée d’une fibre optique pour les mesures à distance avec une excitation laser à 532 nm
  • Cellule d’analyse microthermique fonctionnant jusqu’à 1500 °C
  • Microscope optique Olympus BX41 équipé de trois objectifs (x10, x50, x100) et d’une caméra haute définition (avec lumière blanche en réflexion et en transmission)
  • Monochromateur Czerny-Turner et détecteur CCD multicanaux refroidi par effet Peltier
  • Platine de microscope motorisée XYZ



Pour plus d’informations, veuillez contacter Laetitia Vieille et Steve Peuble à l’adresse suivante: raman@listes.emse.fr
